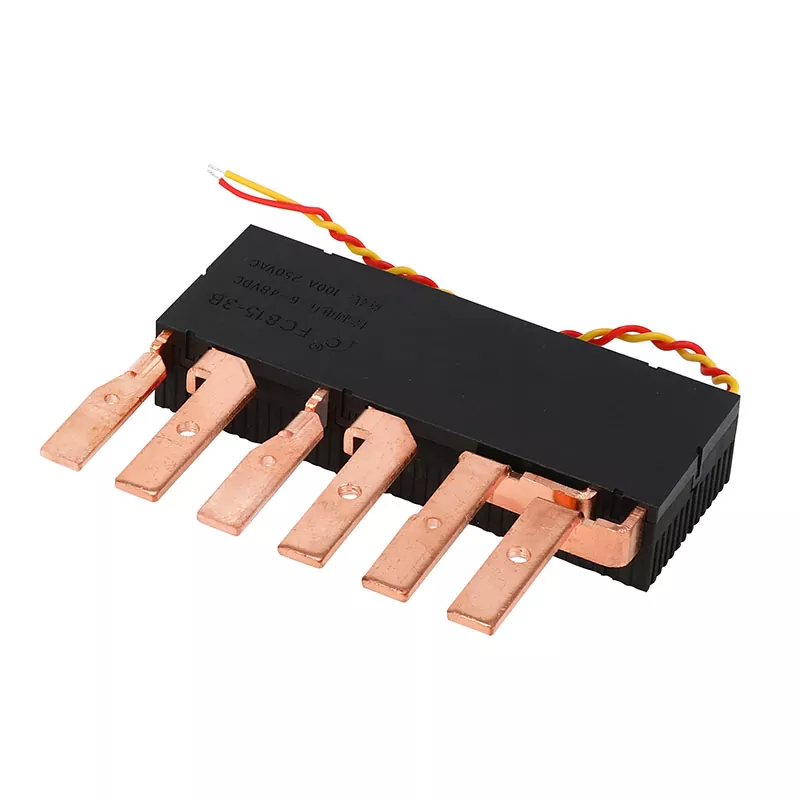

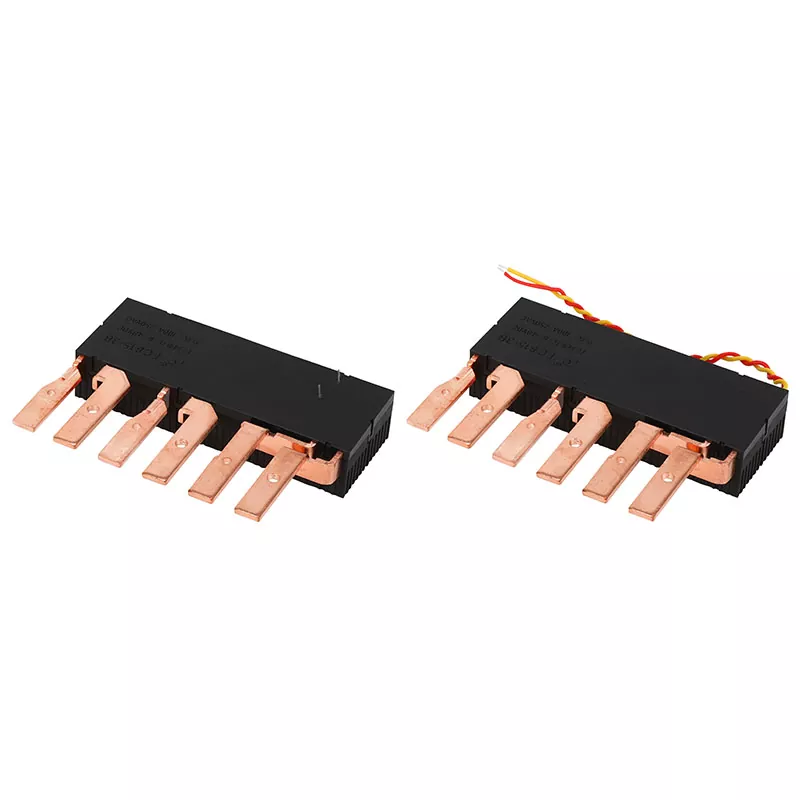

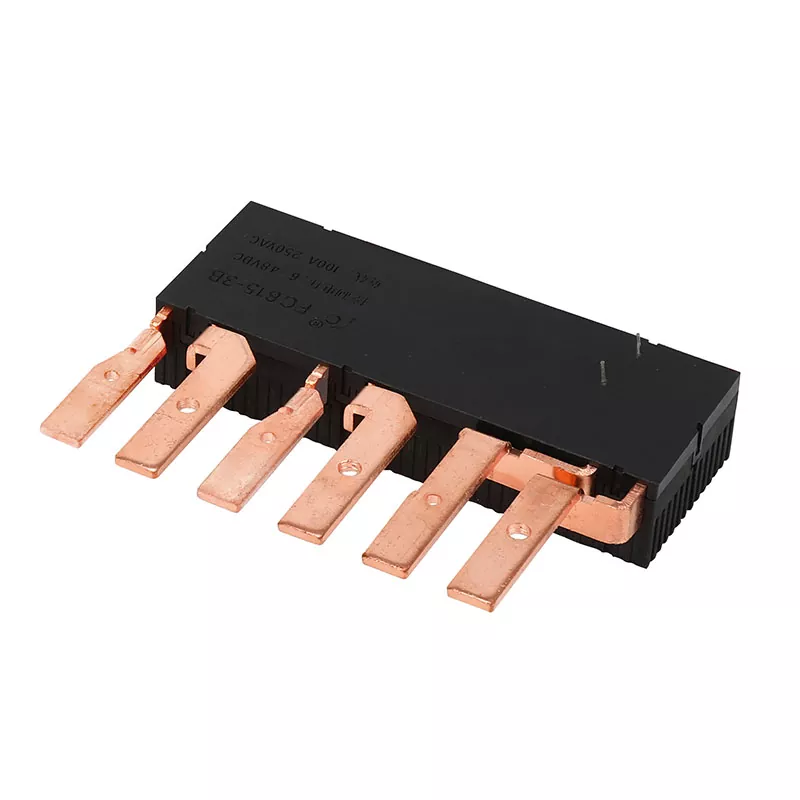

رله چفت کننده یکپارچه نوع ریلی سه فاز 7P

نوع:رله آهنربایی یکپارچه ریل سه فاز 7P

جریان نامی:100A

ولتاژ محرک:6VDC - 48VDC

عمر الکتریکی:≥15000 بار

فرم تماس:را می توان به صورت معمولی باز (NO) یا به طور معمول بسته (NC) پیکربندی کرد

محدوده دمای عملیاتی:-20 تا 60 درجه سانتی گراد

ابعاد:برای ابعاد خاص به برگه اطلاعات محصول مراجعه کنید

ارسال استعلام

توضیحات محصول ویژگی ها و برنامه های کاربردی دستورالعمل نصب خدمات مشتری

در مقایسه با رله های اسپلیت سنتی، این رله یک تکه از طراحی بسیار یکپارچه ای برخوردار است که به طور قابل توجهی تعداد خطوط و اجزای اتصال را کاهش می دهد و در نتیجه خطر خرابی را کاهش می دهد و پایداری و دوام کلی سیستم را افزایش می دهد. رله چفت کننده یکپارچه نوع ریلی سه فاز 7P راه حل ایده آل برای اطمینان از عملکرد کارآمد نظارت و کنترل جریان است. با ادغام چندین عملکرد در یک واحد، مشکلات بسیاری از اجزای رله اسپلیت و نصب پیچیده را کاهش می دهد. مواد با استحکام بالا و کاردستی دوام آن را در محیط‌های سخت صنعتی تضمین می‌کند، در حالی که مفهوم طراحی منحصربه‌فرد آن نصب اولیه و نگهداری بعدی سیستم شبکه را آسان‌تر می‌کند. با ویژگی های یکپارچه خود، رله می تواند به طور گسترده ای در نظارت بر توان، کنترل اتوماسیون و مدیریت انرژی های تجدید پذیر استفاده شود و عملکرد و عمر مفید کل سیستم را تا حد زیادی بهبود بخشد.

（مشخصات کویل）20℃

ولتاژ (VDC)	مقاومت سیم پیچ (Q)±10%		توان سیم پیچ (W)		عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
ولتاژ (VDC)	مجرد	دوبل	مجرد	دوبل	عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
گاو 9	28.9	14.5/14.5	2.80	5.60	≤6.3	≤6.3	48
12	51.4	25.7/25.7			≤8.4	≤8.4	60
24	205.7	102/102			≤16.8	≤16.8	120

(مشخصات تماس)

(فرم تماس)		3B
(مواد تماس)		(آلیاژ نقره)
(افت ولتاژ تماس 10A)		حداکثر 15 میلی ولت
(رده‌بندی تماس)		100A 250VAC
(حداکثر ولتاژ سوئیچینگ)		250 VAC
(حداکثر جریان سوئیچینگ)		100A
(حداکثر قدرت سوئیچینگ)		25000VA
(عمر خدمات)	(مکانیکی)	5×105 OPS
	(برق)	1×10⁴OPS

(ویژگی ها)

(زمان کار)	حداکثر 30 میلی‌ثانیه
(زمان انتشار)	حداکثر 30 میلی‌ثانیه
(قدرت دی الکتریک) (50/60 هرتز، 1 دقیقه)
(تماس و کویل)	6000VAC
(تماس و تماس)	1500VAC
(FIELD&FIELD)
(مقاومت عایق، 500 VDC)	حداقل 1000MQ
(وزن)	140 گرم

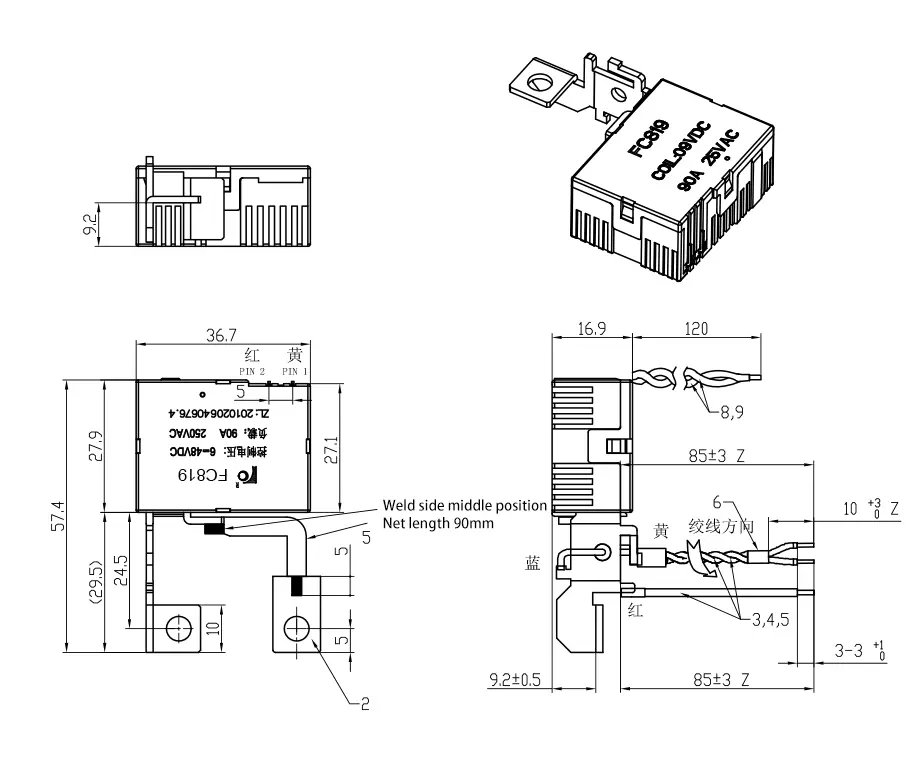

(بعد کلی)	(در طراحی)

ویژگی ها

طراحی یکپارچه: ساختار یک تکه تمام ماژول های کاربردی لازم را یکپارچه می کند، پیوندهای مونتاژ را کاهش می دهد و نقاط شکست را کاهش می دهد. این طراحی باعث می شود دستگاه فشرده تر و برای کاربردهایی که فضا محدود است مناسب تر باشد.

پایداری بالا: از آنجایی که رله یکپارچه تعداد اتصالات کابل را کاهش می دهد و احتمال اتصالات ضعیف را کاهش می دهد، عملکرد کلی پایدارتر است و قابلیت اطمینان در شرایط بار بالا به طور قابل توجهی بهبود می یابد.

زمان پاسخگویی سریعتر: طراحی یک تکه مسیر الکتریکی داخلی را بهینه می کند و می تواند سریعتر به تغییرات فعلی پاسخ دهد و از اقدام به موقع در لحظات بحرانی اطمینان حاصل کند و کارایی کلی سیستم را بهبود بخشد.

نصب و نگهداری آسان: روش اتصال یکپارچه و طراحی ساختاری فشرده، نصب و نگهداری را راحت‌تر می‌کند و کاربران می‌توانند راه‌اندازی و اشکال زدایی تجهیزات را در زمان کوتاه‌تری تکمیل کنند.

قابلیت ضد تداخل پیشرفته: ساختار یکپارچه به طور موثر تأثیر تداخل خارجی را کاهش می دهد و پایداری کار تجهیزات را در محیط های پیچیده الکتریکی بهبود می بخشد.
