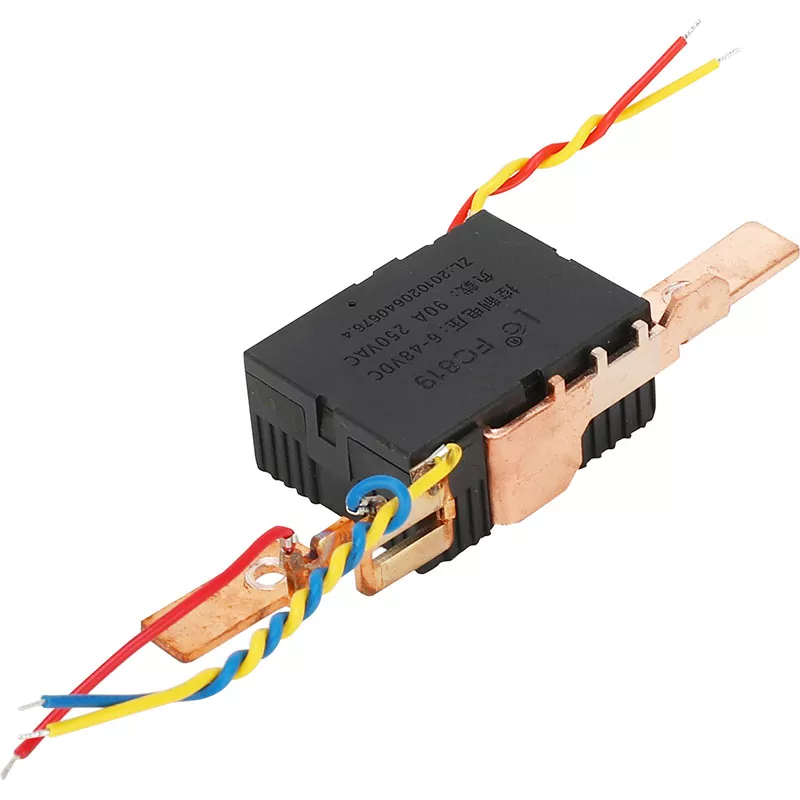

نوع:رله گیره تک فاز 2P از بالا به پایین به بیرون (نوع بلند)
جریان نامی:90A
مقاومت نمونه برداری:260 میکرو اهم (μΩ)
ولتاژ محرک:6VDC-48VDC

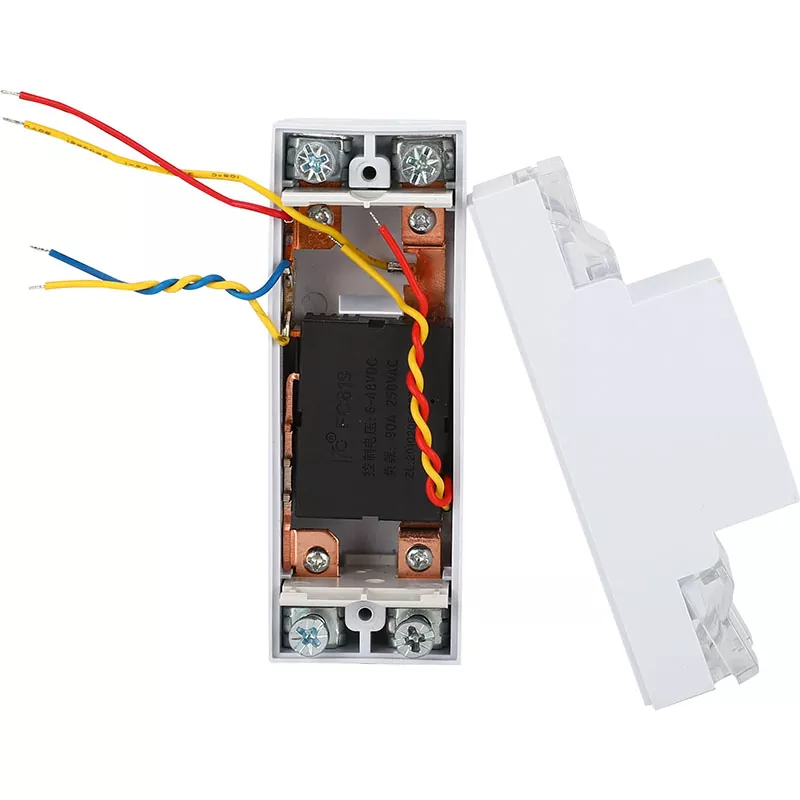

روش نصب:نصب ریل استاندارد DIN، سیم کشی و جداسازی سریع آسان.
وزن:حدود 0.05 کیلوگرم
گزینه های جوشکاری:سیم جوش، پین جوشکاری سبک تخته پلاگین
رله گیره تک فاز 2P از بالا به پایین به بیرون (نوع بلند) برای کاربردهایی طراحی شده است که به فضای داخلی بزرگتر و سیم کشی چند منظوره نیاز دارند. در مقایسه با رله های کوتاه سنتی، طراحی طولانی نه تنها ظرفیت حمل جریان عالی را فراهم می کند، بلکه عملکرد اتلاف گرما را نیز به طور موثر بهبود می بخشد. این رله برای کنترل مدارهای پیچیده مناسب است، انعطاف پذیری و قابلیت اطمینان تجهیزات را تا حد زیادی بهبود می بخشد و برای استفاده در اتوماسیون صنعتی، خانه های هوشمند و تاسیسات مختلف توزیع برق بسیار مناسب است.
| ولتاژ (VDC) |
مقاومت سیم پیچ (Q)±10% |
توان سیم پیچ (W) | عملیاتی ولتاژ (VDC) |
ولتاژ (VDC) |
ولتاژ مجاز (VDC) |
||
| مجرد | دوبل | مجرد | دوبل | ||||
| 9 | 81.0 | 40.5/40.5 | 1.00 | 2.00 | ≤6.3 | ≤6.3 | 48 |
| 12 | 144.0 | 72/72 | ≤8.4 | ≤8.4 | 60 | ||
| 24 | 576.0 | 288/288 | ≤16.8 | ≤16.8 | 120 | ||
| (فرم تماس) | 1B | |
| (مواد تماس) | (آلیاژ نقره) | |
| (افت ولتاژ تماس 10A) | حداکثر 15 میلی ولت | |
| (رده‌بندی تماس) | 90A 250VAC | |
| (حداکثر ولتاژ سوئیچینگ) | 250 VAC | |
| (حداکثر جریان سوئیچینگ) | 90A | |
| (حداکثر قدرت سوئیچینگ) | 22500VA | |
| (عمر خدمات) | (مکانیکی) | 5×105 OPS |
| (برق) | 1×10⁴OPS | |
| (زمان کار) | حداکثر 20 میلی‌ثانیه |
| (زمان انتشار) | حداکثر 20 میلی‌ثانیه |
| (قدرت دی الکتریک) (50/60 هرتز، 1 دقیقه) | |
| (تماس و کویل) | 6000VAC |
| (تماس و تماس) | 1500VAC |
| (FIELD&FIELD) | |
| (مقاومت عایق، 500 VDC) | حداقل 1000MQ |
| (وزن) | 38 گرم |

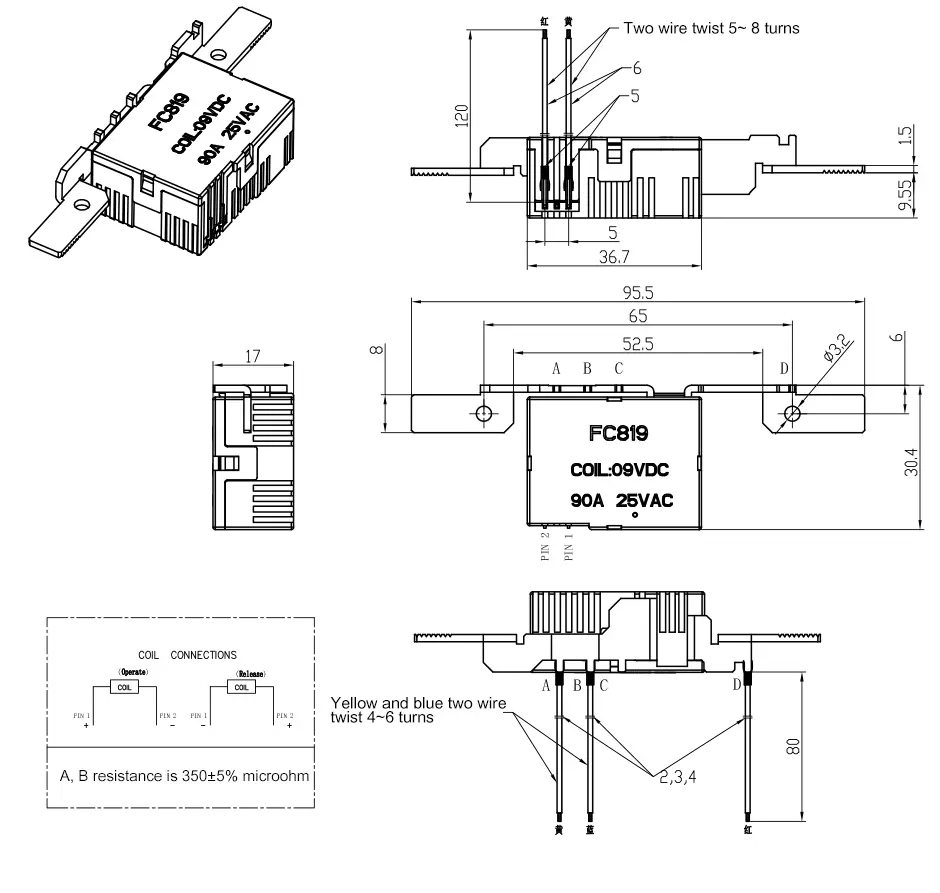

| (بعد کلی) | (در نقاشی) |
