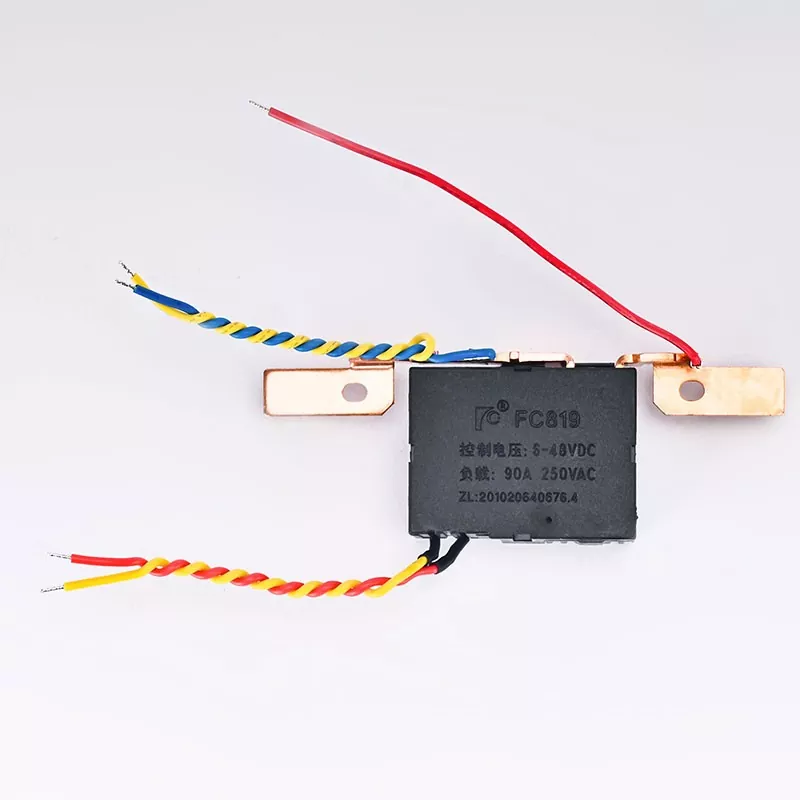

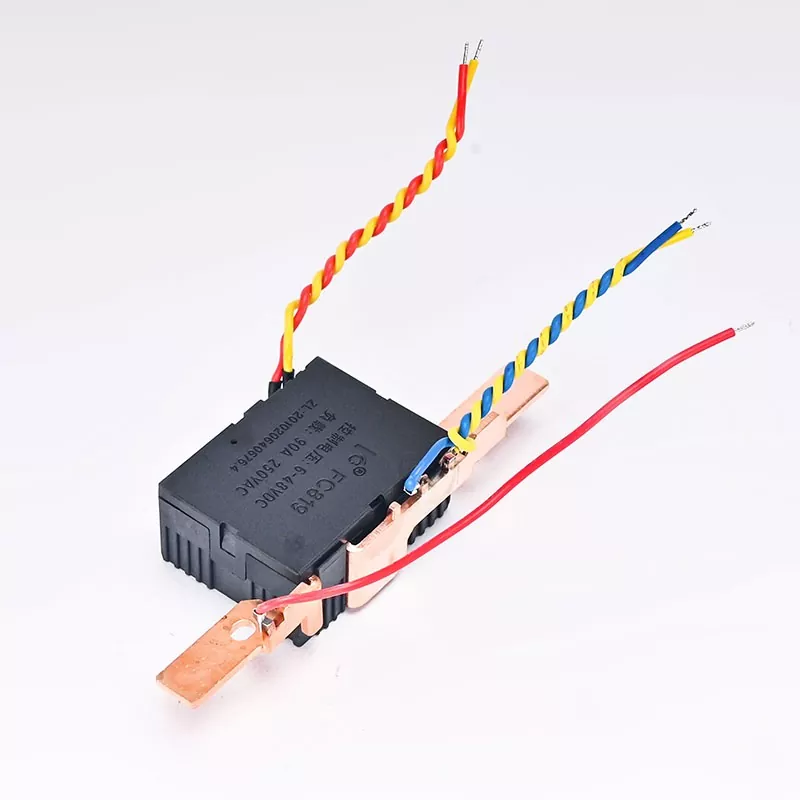

نوع:رله گیر مغناطیسی از نوع ریل راهنما 2P تک فاز از بالا و پایین به بیرون
جریان نامی:90A
مقاومت نمونه برداری:350 میکرواهم (μΩ)
ولتاژ محرک:6VDC-48VDC
محدوده دمای عملیاتی:-40 تا 85 درجه سانتی گراد

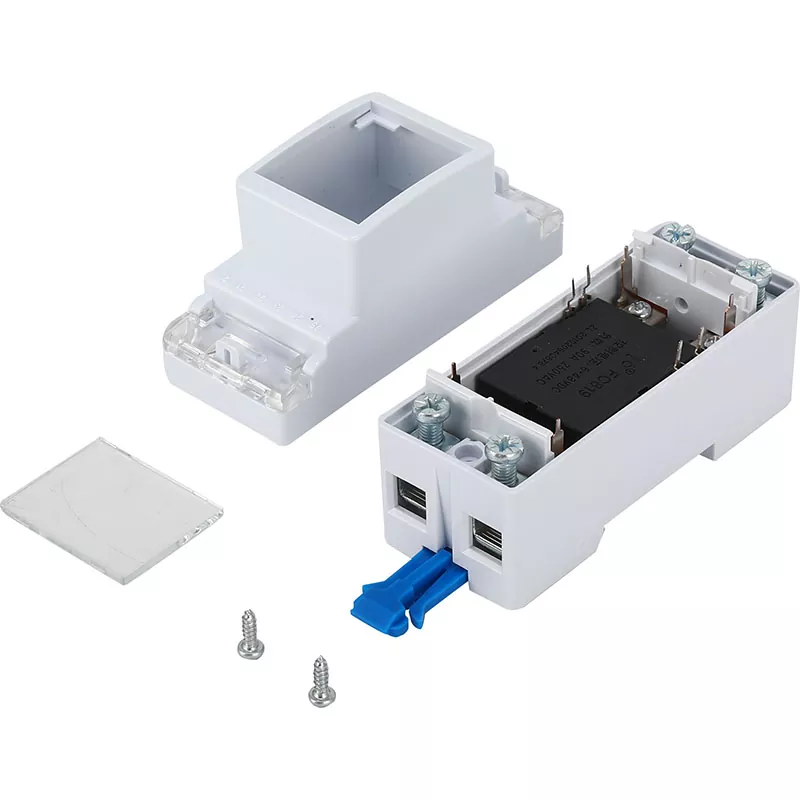

اندازه:مطابق با مشخصات استاندارد ریل راهنمای 35 میلی متری است
وزن:حدود 0.05 کیلوگرم
گزینه های جوشکاری:روش جوشکاری سیم، پین لحیم کاری پلاگین
رله گیره تک فاز 2P نوع ریل بالا به پایین در سیستم های کنترل الکتریکی مختلف عملکرد خوبی دارد. سبک جوشکاری سیمی به کاربران امکان اتصال سریع در محل را می دهد، در حالی که سبک تخته پین لحیم کاری با ساده کردن فرآیند سیم کشی از خطر خطاهای جوش جلوگیری می کند و پایداری و ایمنی محصول را بهبود می بخشد. این محصول برای تجهیزات برقی پرقدرت بسیار مناسب است و می تواند نقش مهمی در مدیریت توان و کنترل اتوماسیون داشته باشد.
| ولتاژ (VDC) |
مقاومت سیم پیچ (Q)±10% |
توان سیم پیچ (W) | عملیاتی ولتاژ (VDC) |
رها کردن ولتاژ (VDC) |
ولتاژ مجاز (VDC) |
||
| مجرد | دوبل | مجرد | دوبل | ||||
| 9 | 81.0 | 40.5/40.5 | 1.00 | 2.00 | ≤6.3 | ≤6.3 | 48 |
| 12 | 144.0 | 72/72 | ≤8.4 | ≤8.4 | 60 | ||
| 24 | 576.0 | 288/288 | ≤16.8 | ≤16.8 | 120 | ||
| (فرم تماس) | 1B | |
| (مواد تماس) | (آلیاژ نقره) | |
| (افت ولتاژ تماس 10A) | حداکثر 15 میلی ولت | |
| (رده‌بندی تماس) | 90A 250VAC | |
| (حداکثر ولتاژ سوئیچینگ) | 250 VAC | |
| (حداکثر جریان سوئیچینگ) | 90A | |
| (حداکثر قدرت سوئیچینگ) | 22500VA | |
| (عمر خدمات) | (مکانیکی) | 5×105 OPS |
| (برق) | 1×10⁴OPS | |
| (زمان کار) | حداکثر 20 میلی‌ثانیه |
| (زمان انتشار) | حداکثر 20 میلی‌ثانیه |
| (قدرت دی الکتریک) (50/60 هرتز، 1 دقیقه) | |
| (تماس و سیم پیچ) | 6000VAC |
| (تماس و تماس) | 1500VAC |
| (FIELD&FIELD) | |
| (مقاومت عایق، 500 VDC) | حداقل 1000MQ |
| (وزن) | 38 گرم |
| (بعد کلی) | (در نقاشی) |
