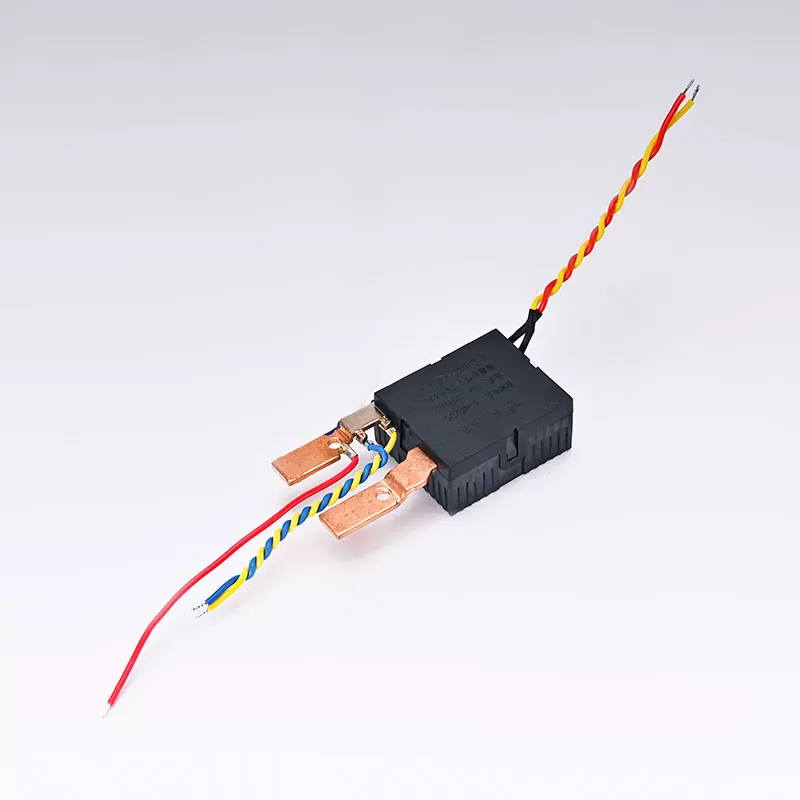

نوع:رله گیر مغناطیسی تکفاز 2P نوع ریل چپ به راست به بیرون
جریان نامی:80A
ولتاژ محرک:6VDC-48VDC
مقاومت نمونه برداری:350 میکرو اهم (μΩ)
روش نصب:نصب ریل استاندارد DIN
محدوده دمای عملیاتی:-20 تا 60 درجه سانتی گراد
ابعاد:برای ابعاد خاص به برگه اطلاعات محصول مراجعه کنید
این رله چسباننده نوع ریل 2P تک فاز از نوع چپ به راست خروجی از طراحی سیم کشی چپ به راست به بیرون استفاده می کند و فرآیند سیم کشی را آسان تر و کارآمدتر می کند. مقاومت نمونه برداری 350 میکرو اهم آن به این معنی است که رله می تواند مقاومت بسیار کم را در طول عملکرد عادی حفظ کند، که برای انتقال کارآمد جریان و به حداقل رساندن تولید گرما ضروری است. علاوه بر این، سطح جریان دارای امتیاز 80A تضمین می کند که همچنان می تواند در شرایط بار بالا به طور پایدار کار کند و برای استفاده در محیط های مختلف مانند صنعتی و تجاری مناسب است.
| ولتاژ (VDC) |
مقاومت سیم پیچ (Q)±10% |
توان سیم پیچ (W) | عملیاتی ولتاژ (VDC) |
رها کردن ولتاژ (VDC) |
ولتاژ مجاز (VDC) |
||
| مجرد | دوبل | مجرد | دوبل | ||||
| 9 | 81.0 | 40.5/40.5 | 1.00 | 2.00 | ≤6.3 | ≤6.3 | 48 |
| 12 | 144.0 | 72/72 | ≤8.4 | ≤8.4 | 60 | ||
| 24 | 576.0 | 288/288 | ≤16.8 | ≤16.8 | 120 | ||
| (فرم تماس) | 1B | |
| (مواد تماس) | (آلیاژ نقره | |
| (افت ولتاژ تماس 10A) | حداکثر 15 میلی ولت | |
| (رده‌بندی تماس) | 80A 250VAC | |
| (حداکثر ولتاژ سوئیچینگ) | 250 VAC | |
| (حداکثر جریان سوئیچینگ) | 80A | |
| (حداکثر قدرت سوئیچینگ) | 20000VA | |
| (عمر خدمات) | (مکانیکی) | 5×105 OPS |
| (برق) | 1×10⁴OPS | |
| (زمان کار) | حداکثر 20 میلی‌ثانیه |
| (زمان انتشار) | حداکثر 20 میلی‌ثانیه |
| (قدرت دی الکتریک) (50/60 هرتز، 1 دقیقه) | |
| (تماس و کویل) | 6000VAC |
| (تماس و تماس) | 1500VAC |
| (FIELD&FIELD) | |
| (مقاومت عایق، 500 VDC) | حداقل 1000MQ |
| (وزن) | 38 گرم |

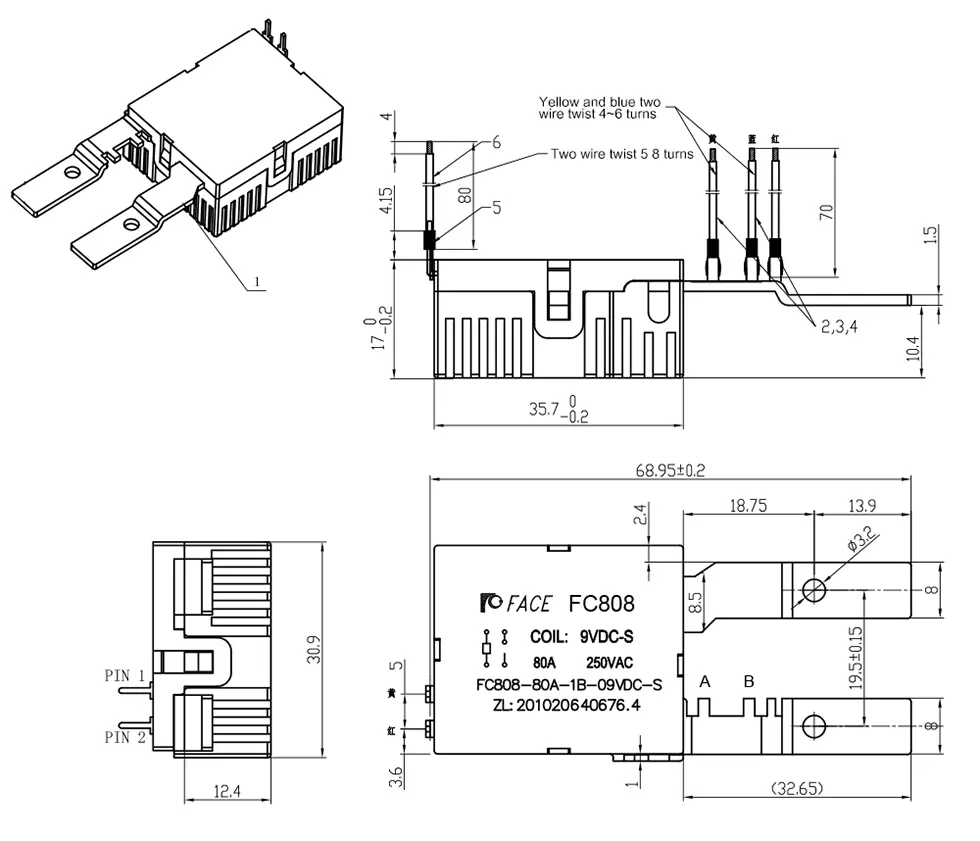

| (بعد کلی) | (در نقاشی) |
