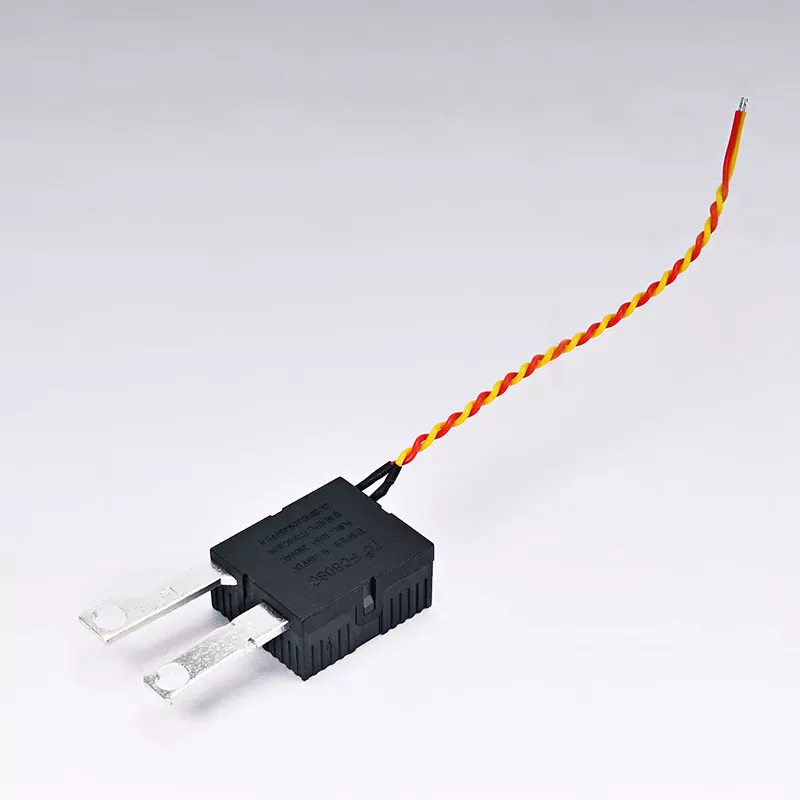

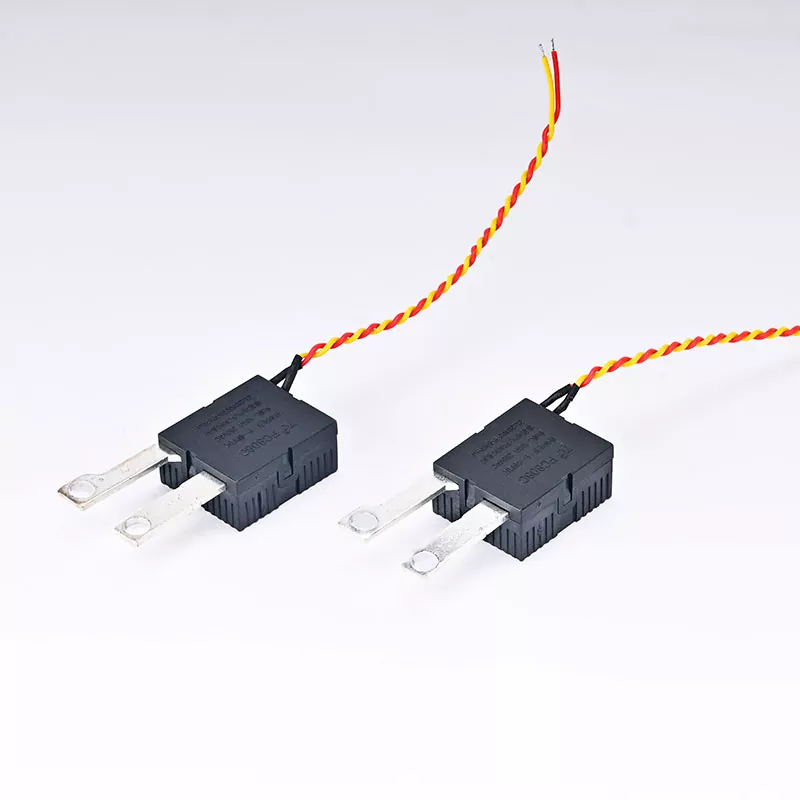

نوع:رله مغناطیسی لچینگ کنتورهای دیواری سه فاز
جریان رتبه بندی شده:100A
ولتاژ محرک:6VDC-48VDC
عمر الکتریکی:≥15000 بار
فرم تماس:می توان آن را به صورت عادی باز (NO) یا به طور معمول بسته (NC) پیکربندی کرد
محدوده دمای عملیاتی:-20 تا 60 درجه سانتی گراد
ابعاد:برای ابعاد خاص به برگه اطلاعات محصول مراجعه کنید
رله دیواری سه فاز CT-100A یک دستگاه کنترل الکتریکی با راندمان بالا است که عمدتاً برای نظارت و کنترل سیستم های قدرت سه فاز استفاده می شود. این رله با استفاده از فناوری ضامن مغناطیسی، تقریباً هیچ برقی مصرف نمی کند و در عین حال حالت کار خود را حفظ می کند، به طور موثری بهره وری انرژی سیستم را بهبود می بخشد و برای موارد استفاده با فرکانس بالا مناسب است. با عمر الکتریکی آن تا 15000 بار، کاربران می توانند از نظارت پایدار برق بدون تعویض مکرر تجهیزات لذت ببرند.
| ولتاژ (VDC) |
مقاومت سیم پیچ (Q)±10% |
توان سیم پیچ (W) | عملیاتی ولتاژ (VDC) |
رها کردن ولتاژ (VDC) |
ولتاژ مجاز (VDC) |
||
| مجرد | دوبل | مجرد | دوبل | ||||
| 9 | 81.0 | 40.5/40.5 | 1.00 | 2.00 | ≤6.3 | ≤6.3 | 48 |
| 12 | 144.0 | 72/72 | ≤8.4 | ≤8.4 | 60 | ||
| 24 | 576.0 | 288/288 | ≤16.8 | ≤16.8 | 120 | ||
| (فرم تماس) | 1B | |
| (مواد تماس) | (آلیاژ نقره) | |
| (افت ولتاژ تماس 10A) | حداکثر 15 میلی ولت | |
| (رده‌بندی تماس) | 100A 250VAC | |
| (حداکثر ولتاژ سوئیچینگ) | 250 VAC | |
| (حداکثر جریان سوئیچینگ) | 100A | |
| (حداکثر قدرت سوئیچینگ) | 25000VA | |
| (عمر خدمات) | (مکانیکی) | 5×105 OPS |
| (برق) | 1×10⁴OPS | |
| (زمان کار) | حداکثر 20 میلی‌ثانیه |
| (زمان انتشار) | حداکثر 20 میلی‌ثانیه |
| (قدرت دی الکتریک) (50/60 هرتز، 1 دقیقه) | |
| (تماس و سیم پیچ) | 6000VAC |
| (تماس و تماس) | 1500VAC |
| (FIELD&FIELD) | |
| (مقاومت عایق، 500 VDC) | حداقل 1000MQ |
| (وزن) | 40 گرم |

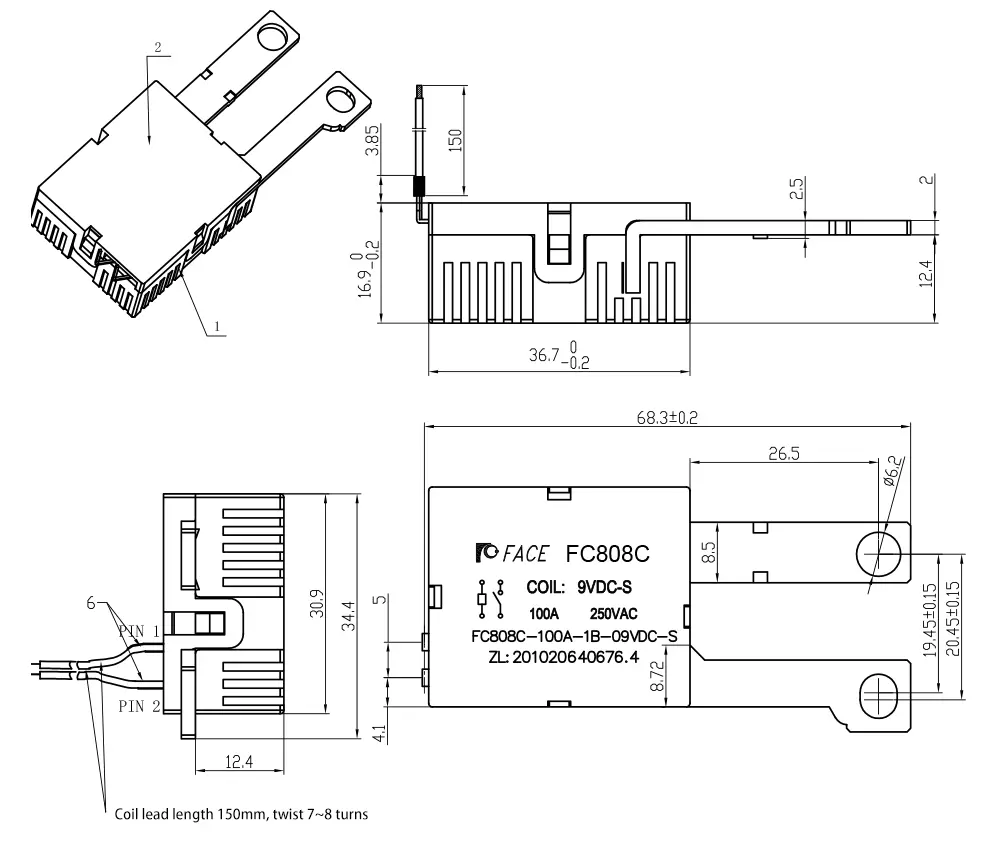

| (بعد کلی) | (در طراحی) |
