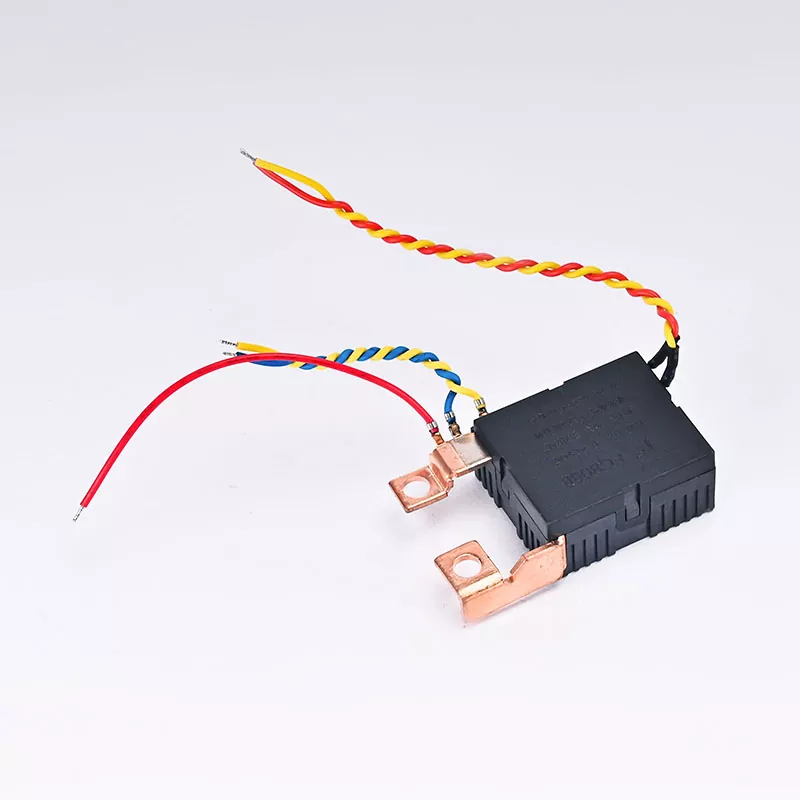

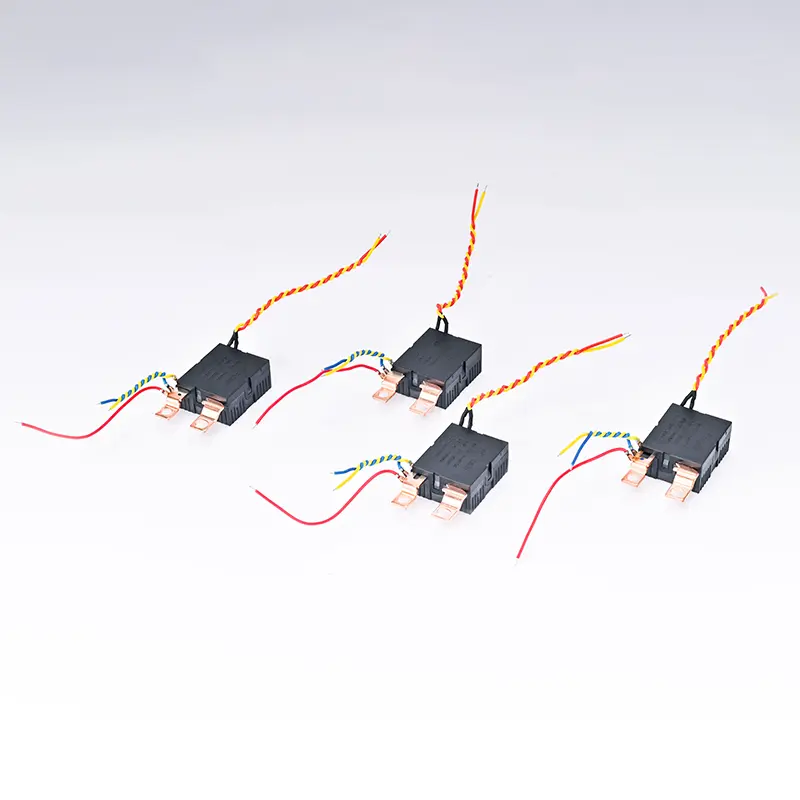

رله گیره تک فاز 80A

نوع:رله گیر تک فاز

جریان نامی:80A

ولتاژ محرک:6VDC-48VDC

محدوده دمای عملیاتی:-20 تا 70 درجه سانتی گراد

روش اتصال:اتصال پیچ / اتصال ترمینال

ابعاد:مدل استاندارد: 35.7mm x32.45mm x 16.9mm

وزن:حدود 0.04 کیلوگرم

ارسال استعلام

توضیحات محصول ویژگی ها و برنامه های کاربردی دستورالعمل نصب اطلاعات خرید

طراحی منحصر به فرد ضامن مغناطیسی رله گیره تک فاز 80A ضمن کاهش مصرف انرژی، کنترل کلیدی پایدار و قابل اعتماد را تضمین می کند. برای خرید آخرین فروش، قیمت پایین و رله های با کیفیت بالا به کارخانه ما خوش آمدید.

（مشخصات کویل）20℃

ولتاژ (VDC)	مقاومت سیم پیچ (Q)±10%		توان سیم پیچ (W)		عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
ولتاژ (VDC)	مجرد	دوبل	مجرد	دوبل	عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(مشخصات تماس)

(فرم تماس)		1B
(مواد تماس)		(آلیاژ نقره)
(افت ولتاژ تماس 10A)		حداکثر 15 میلی ولت
(رده‌بندی تماس)		80A 250VAC
(حداکثر ولتاژ سوئیچینگ)		250 VAC
(حداکثر جریان سوئیچینگ)		80A
(حداکثر قدرت سوئیچینگ)		20000VA
(عمر خدمات)	(مکانیکی)	5×105 OPS
	(برق)	1×10⁴OPS

(ویژگی ها)

(0PERATE TIME)	حداکثر 20 میلی‌ثانیه
(زمان انتشار)	حداکثر 20 میلی‌ثانیه
(قدرت دی الکتریک) (50/60 هرتز، 1 دقیقه)
(تماس و کویل)	6000VAC
(تماس و تماس)	1500VAC
(FIELD&FIELD)
(مقاومت عایق، 500 VDC)	حداقل 1000MΩ
(وزن)	38 گرم
(0بعد کلی)	(در نقاشی)
