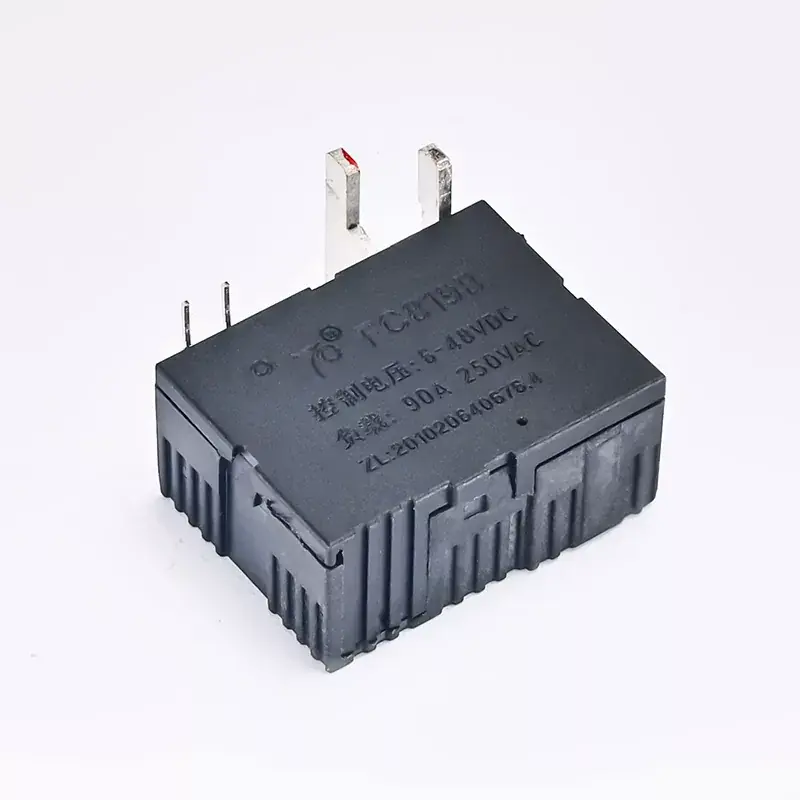

رله هایی که چفت می کنند یک روش موثر و کم مصرف برای حفظ وضعیت سوئیچ هستند.رله های چفت کنندهبرخلاف رلههای سنتی که برای حفظ حالت خود نیاز به منبع ولتاژ ثابت دارند، از یک پالس کوتاه برای تغییر حالتها استفاده میکنند و بدون انرژی ثابت در موقعیت نهایی خود باقی میمانند. کنترل موثر رله گیر در این مقاله بررسی می شود.
پس از راهاندازی، یک رله چفتکننده - که به آن رله دو پایدار نیز گفته میشود - موقعیت خود را حتی در زمان قطع برق حفظ میکند. تنظیم و تنظیم مجدد دو حالت پایدار آن هستند. پالس های کنترل باعث می شوند که رله بین این حالت ها سوئیچ کند.
کنترل الفرله چفت کنندهبستگی به نوع آن دارد - یک سیم پیچ یا دو سیم پیچ.
1. کنترل رله چسباندن تک سیم پیچ
یک رله چفت کننده تک سیم پیچ با پالس های قطبیت متناوب کار می کند:
- تنظیم رله (وضعیت روشن): اعمال یک پالس ولتاژ مثبت به سیم پیچ انرژی می دهد و کنتاکت های داخلی را به موقعیت تنظیم شده منتقل می کند.
- تنظیم مجدد رله (وضعیت خاموش): اعمال یک پالس ولتاژ منفی (یا یک پالس قطبیت معکوس) کنتاکت ها را به موقعیت تنظیم مجدد برمی گرداند.
برای کنترل رله چفت کننده تک سیم پیچ، می توانید از موارد زیر استفاده کنید:
- مدار پل H: برای تغییر قطبیت ولتاژ اعمال شده به سیم پیچ.
- میکروکنترلر (MCU) با دو خروجی: یک خروجی یک پالس مثبت و دیگری یک پالس منفی را ارائه می دهد.
2. کنترل رله چفت کننده دو سیم پیچ
یک رله چفت کننده دو سیم پیچ دارای دو سیم پیچ مجزا است - یکی برای تنظیم و دیگری برای تنظیم مجدد:
- تنظیم رله (وضعیت روشن): یک پالس کوتاه به سیم پیچ "تنظیم" کنتاکت های داخلی را به موقعیت ON منتقل می کند.
- تنظیم مجدد رله (وضعیت خاموش): یک پالس کوتاه به سیم پیچ "تنظیم مجدد" مخاطبین را به موقعیت خاموش برمی گرداند.
برای کنترل رله چفت کننده دو سیم پیچ، می توانید از موارد زیر استفاده کنید:
- کلیدهای فشاری: یک کلید برای سیم پیچ تنظیم و دیگری برای سیم پیچ تنظیم مجدد.
- خروجی های میکروکنترلر: برنامه ریزی شده برای ارسال یک پالس به سیم پیچ صحیح در صورت نیاز.
- مدار سوئیچینگ ترانزیستور یا ماسفت: برای هدایت رله های ولتاژ/جریان بالاتر از منابع کنترل کم مصرف.
- بهره وری انرژی: کنترل مناسب حداقل مصرف برق را تضمین می کند.
- قابلیت اطمینان: استفاده از تکنیک سوئیچینگ صحیح از خرابی رله جلوگیری می کند.
- یکپارچه سازی: به راحتی با سیستم های اتوماسیون و میکروکنترلرها ادغام می شود.
صنایع متعددی از رله های چفت کننده استفاده می کنند، از جمله:
برنامه های روشنایی هوشمند و صرفه جویی در انرژی نمونه هایی از اتوماسیون خانه هستند.
کنترل صنعتی: سوئیچینگ موثر برای سیستم ها و ماشین آلات خودکار ضروری است.
مخابرات: اقدامات صرفه جویی در مصرف انرژی و مسیریابی سیگنال.
لوازم الکترونیکی خودرو شامل دستگاههایی است که با باتری کار میکنند مانند کنترلهای شیشه برقی.
دانستن نوع lرله اتصالو استفاده از مکانیزم سوئیچینگ مناسب برای کنترل آن ضروری است. حصول اطمینان از کنترل مناسب، عملکرد قابل اعتماد و مؤثر را در کاربردهای مختلف، اعم از استفاده از پل H، میکروکنترلر، یا سوئیچ های دستی، امکان پذیر می کند.
