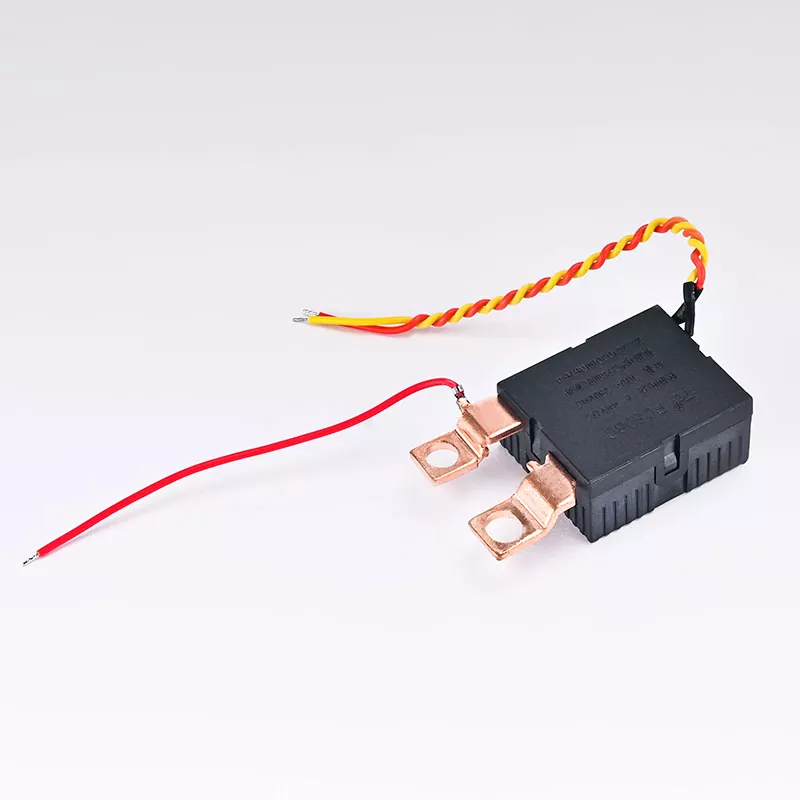

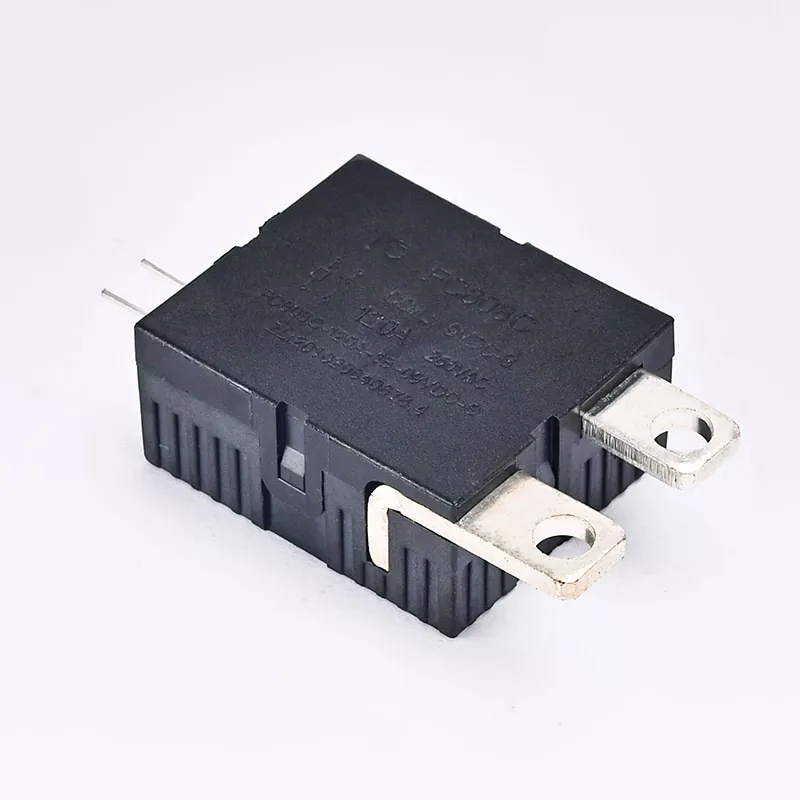

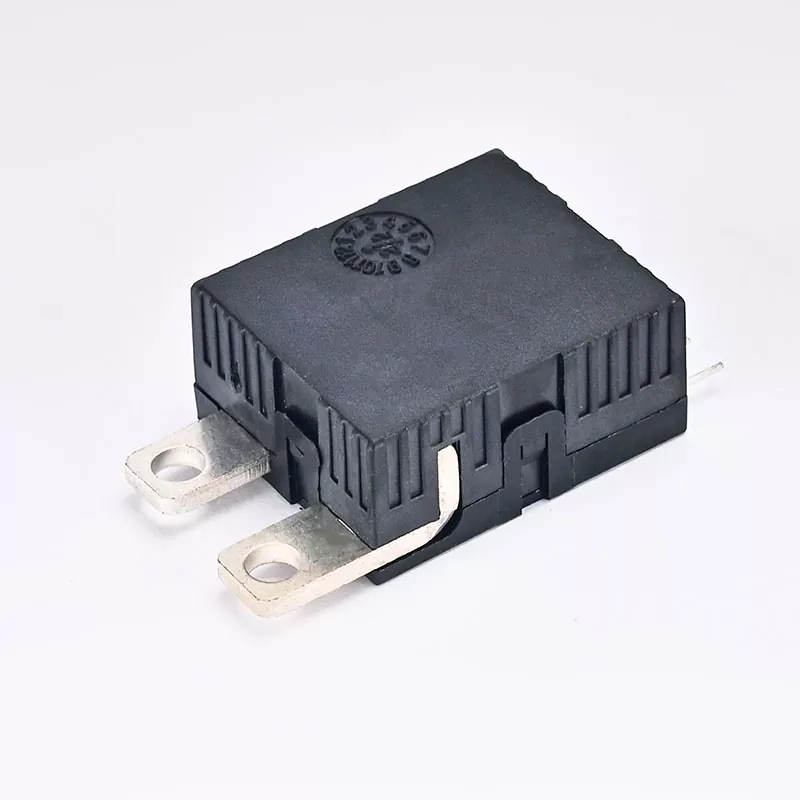

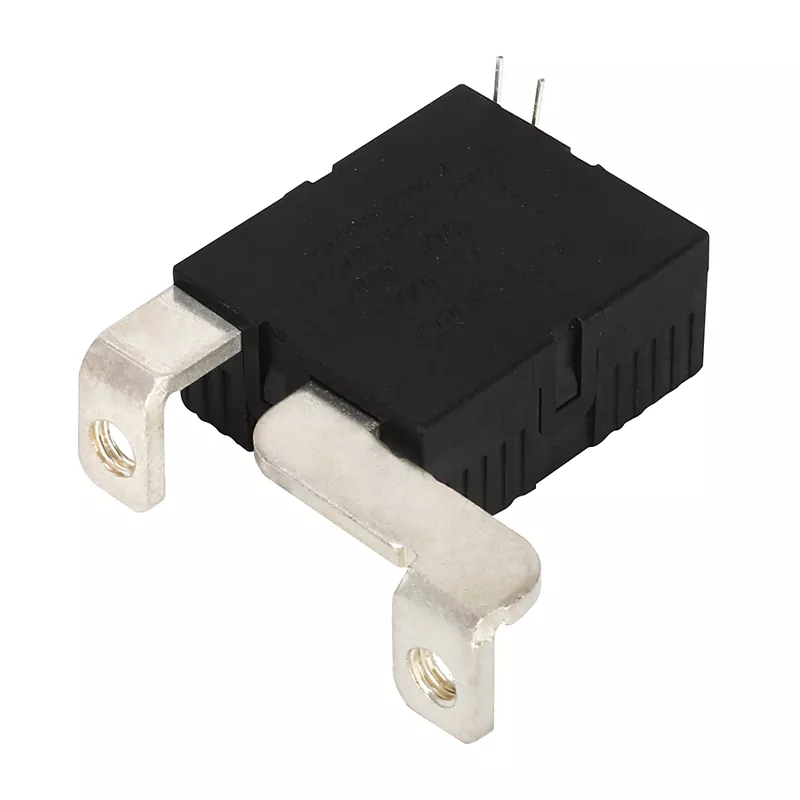

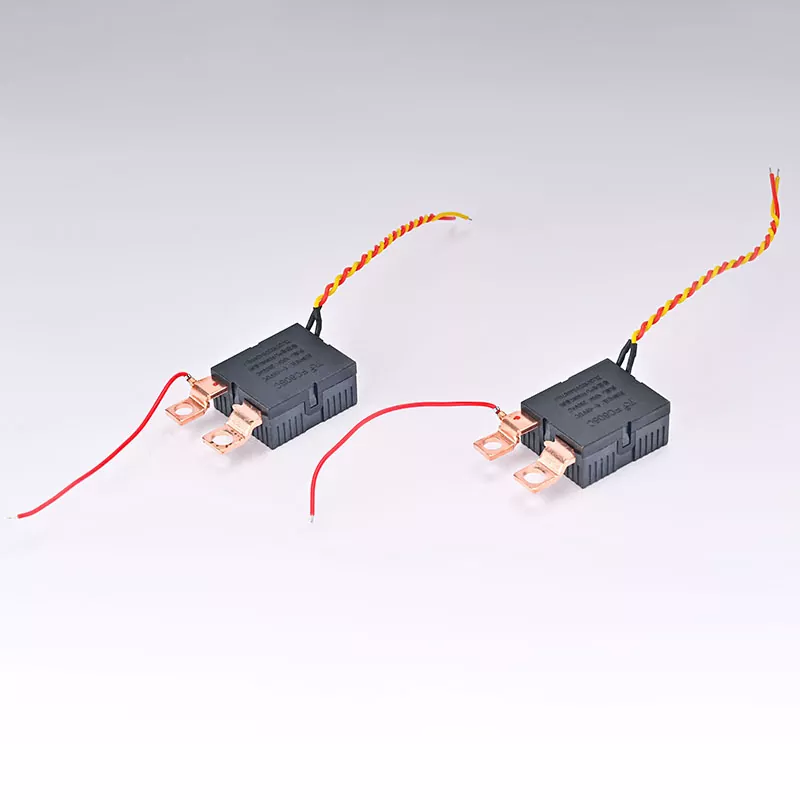

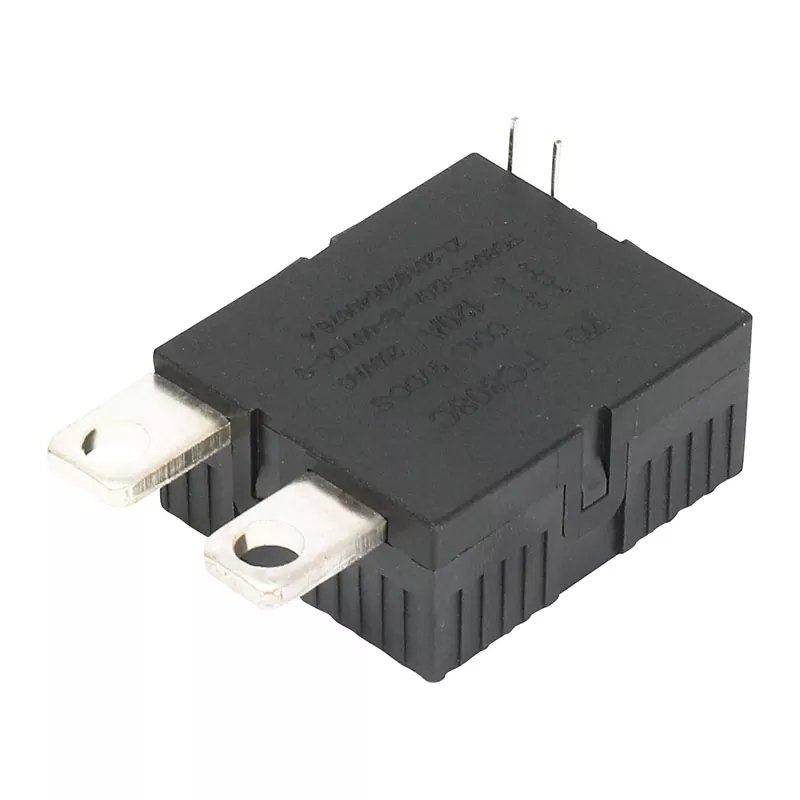

رله بست کنترل شمع شارژ 80A 100A 120A

مشخصات فعلی:80A / 100A / 120A

محدوده ولتاژ:6 - 48 ولت

عمر الکتریکی:15000 بار

دمای عملیاتی:-40 تا 85 درجه سانتیگراد

مواد:عایق مس با کیفیت و مقاومت بالا

روش نصب:نصب ریل یا تثبیت پیچ

ارسال استعلام

توضیحات محصول ویژگی ها و برنامه های کاربردی دستورالعمل نصب اطلاعات خرید

رله گیر ما برای برآوردن الزامات سرعت پاسخ سوئیچینگ فعلی در حالت شارژ سریع طراحی شده است. همراه با طراحی مدار کارآمد و مواد با کیفیت بالا، سرعت پاسخ باز و بسته شدن آن سریع و پایدار است. این رله گیره کنترل شمع شارژ 80A 100A 120A نه تنها دوام را در استفاده با فرکانس بالا تضمین می کند، بلکه تلفات برق را در طول انتقال جریان به حداقل می رساند. در همان زمان، ارتقاء عملکرد برای محیط شمع شارژ نیز انجام می شود تا از سوئیچینگ جریان کارآمد و پایدار در شرایط کاری مختلف، مطابق با نیازهای روزافزون بازار برای زیرساخت شارژ خودروهای الکتریکی اطمینان حاصل شود.

FC808-80A

（مشخصات کویل）20℃

ولتاژ (VDC)	مقاومت سیم پیچ (Q)±10%		توان سیم پیچ (W)		عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
ولتاژ (VDC)	مجرد	دوبل	مجرد	دوبل	عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(مشخصات تماس)

(فرم تماس)		1B
(مواد تماس)		(آلیاژ نقره
(افت ولتاژ تماس 10A)		حداکثر 15 میلی ولت
(رده‌بندی تماس)		80A 250VAC
(حداکثر ولتاژ سوئیچینگ)		250 VAC
(حداکثر جریان سوئیچینگ)		80A
(حداکثر قدرت سوئیچینگ)		20000VA
(عمر خدمات)	(مکانیکی)	5×105 OPS
	(برق)	1×10⁴OPS

(ویژگی ها)

(زمان کار)	حداکثر 20 میلی‌ثانیه
(زمان انتشار)	حداکثر 20 میلی‌ثانیه
(قدرت دی الکتریک) (50/60 هرتز، 1 دقیقه)
(تماس و سیم پیچ)	6000VAC
(تماس و تماس)	1500VAC
(FIELD&FIELD)
(مقاومت عایق، 500 VDC)	حداقل 1000MQ
(وزن)	38 گرم

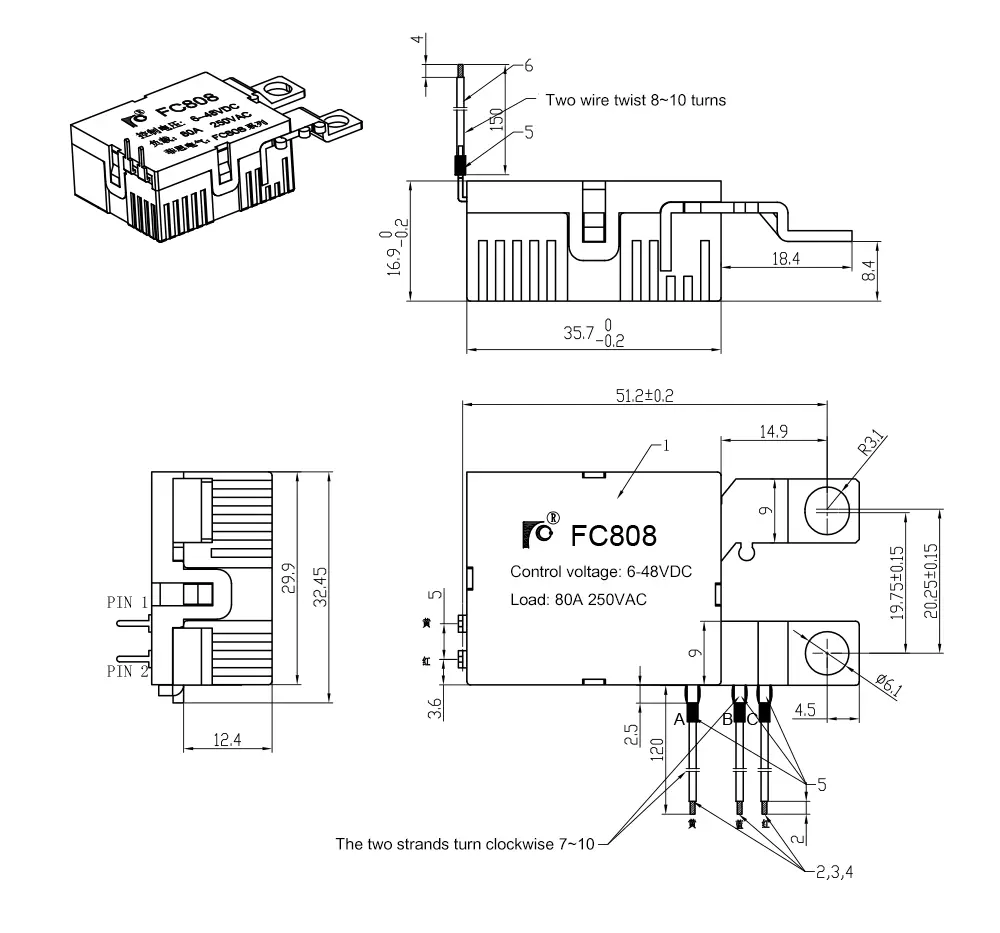

(بعد کلی)	(در نقاشی)

FC808C-100A

（مشخصات کویل）20℃

ولتاژ (VDC)	مقاومت سیم پیچ (Q)±10%		توان سیم پیچ (W)		عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
ولتاژ (VDC)	مجرد	دوبل	مجرد	دوبل	عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(مشخصات تماس)

(فرم تماس)		1B
(مواد تماس)		(آلیاژ نقره)
(افت ولتاژ تماس 10A)		حداکثر 15 میلی ولت
(رده‌بندی تماس)		100A 250VAC
(حداکثر ولتاژ سوئیچینگ)		250 VAC
(حداکثر جریان سوئیچینگ)		100A
(حداکثر قدرت سوئیچینگ)		25000VA
(عمر خدمات)	(مکانیکی)	5×105 OPS
	(برق)	1×10⁴OPS

(ویژگی ها)

(زمان کار)	حداکثر 20 میلی‌ثانیه
(زمان انتشار)	حداکثر 20 میلی‌ثانیه
(قدرت دی الکتریک) (50/60 هرتز، 1 دقیقه)
(تماس و سیم پیچ)	6000VAC
(تماس و تماس)	1500VAC
(FIELD&FIELD)
(مقاومت عایق، 500 VDC)	حداقل 1000MQ
(وزن)	40 گرم
(بعد کلی)	(در نقاشی)

FC808C-120A

ولتاژ (VDC)	مقاومت سیم پیچ (Q)±10%		توان سیم پیچ (W)		عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
ولتاژ (VDC)	مجرد	دوبل	مجرد	دوبل	عملیاتی ولتاژ (VDC)	رها کردن ولتاژ (VDC)	ولتاژ مجاز (VDC)
9	81.0	40.5/40.5	1.00	2.00	≤6.3	≤6.3	48
12	144.0	72/72			≤8.4	≤8.4	60
24	576.0	288/288			≤16.8	≤16.8	120

(مشخصات تماس)

(فرم تماس)		1B
(مواد تماس)		(آلیاژ نقره
(افت ولتاژ تماس 10A)		حداکثر 10 میلی ولت
(رده‌بندی تماس)		120A 250VAC
(حداکثر ولتاژ سوئیچینگ)		250 VAC
(حداکثر جریان سوئیچینگ)		120A
(حداکثر قدرت سوئیچینگ)		30000VA
(عمر خدمات)	(مکانیکی)	5×105 OPS
	(برق)	1×10⁴OPS

(ویژگی ها)

(زمان کار)	حداکثر 30 میلی‌ثانیه
(زمان انتشار)	حداکثر 30 میلی‌ثانیه
قدرت دی الکتریک (50/60 هرتز، 1 دقیقه)
تماس و کویل	6000VAC
تماس و تماس	1500VAC
(FIELD&FIELD)
(عایق مقاومت، 500 VDC)	حداقل 1000MΩ
(وزن)	50 گرم

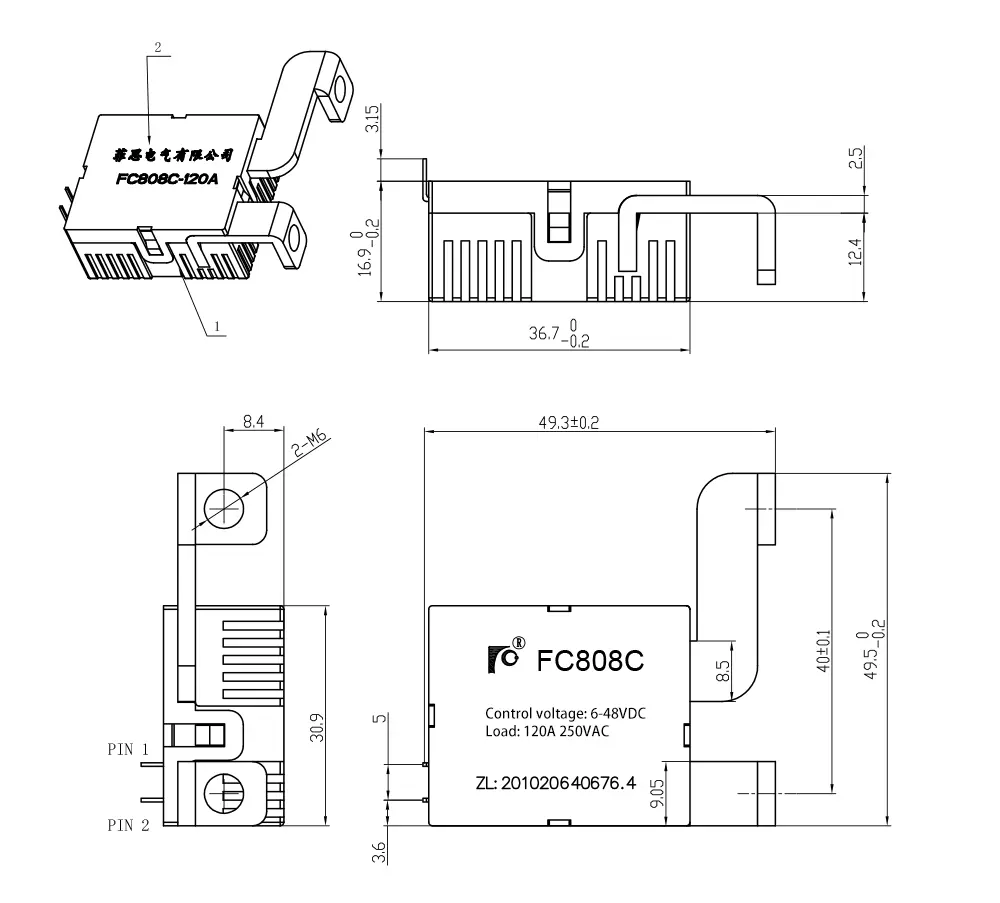

(بعد کلی)	(در نقاشی)
